RETALHO GENERALISTA

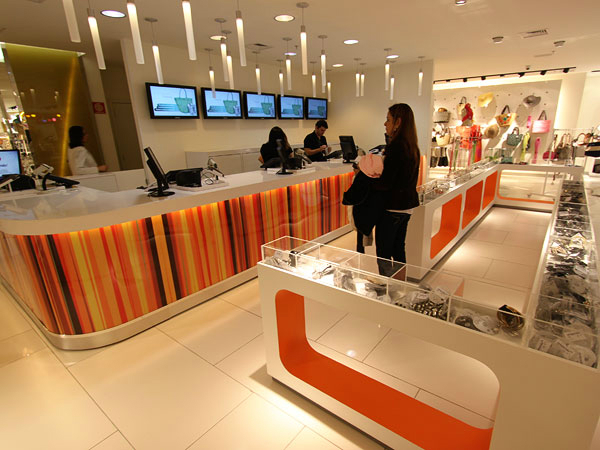

Cenários de Iluminação Típicos no Retalho
Exemplo Real:
1. Análise da situação existente
Relativamente ao Sistema de iluminação existente na loja XXX, o mesmo é constituído por:
1.1-Spots de halogeneo AR111 de 50W
Instalados em luminárias encastradas no teto, com 3 spots cada luminária.
Ao todo existem na loja 40 destas luminárias com 120 spots AR111 distribuídos da seguinte maneira:
- Zona da entrada ao nível da rua: 20 luminárias com 60 spots AR111
- Zona da caixa: 12 luminárias com 36 spots AR111
- Zona do primeiro andar: 8 luminárias com 24 spots AR111
1.2- Lâmpadas Fluorescentes Tubulares (LFT) T8 de 58W e 150cm
Inseridas em estruturas, existentes no teto, de secção quadrada de aproximadamente 160x160cm. Cada uma destas estruturas tem 3 (?) LFT de 150cm e 58W de consumo nominal. O consumo de cada LFT mais o consumo do respectivo balastro magnético atinge o valor total de 70W.
Ao todo existem na loja 9 estruturas deste tipo com 27 Lâmpadas Fluorescentes Tubulares T8 no total.
1.3- Spots de Halogéneo MR 16 de 50W e base GU5.3
Os Spots de Halogéneo são do tipo MR16 com casquilho GU5.3 com um consumo de 50W (?)
Ao todo existem na zona dos provadores 32 spots deste tipo com a seguinte distribuição:
- Zona da caixa: 8 no corredor de acesso aos provadores mais 4 spots em cada um dos 2 provadores.
- Zona do primeiro andar: 8 no corredor de acesso aos provadores mais 4 spots em cada um dos 2 provadores.
Exemplo de Solução EcoTreeLux
2– Descrição da Solução Proposta
EcoTreeCity sugere o upgrade do sistema de iluminação para tecnologia LED mediante a substituição de cada lâmpada/spot por uma lâmpada/spot a LED com características similares, nomeadamente nas seguintes vertentes: Fluxo luminoso, temperatura de cor, Índice de restituição de cor e ângulo de feixe.
2.1-Spots de halogeneo AR111 de 50W
Relativamente aos Spots de Halogéneo AR111, com um consumo de 50W, serão substituídos por spots AR111 a Led, com um consumo de 10W resultando numa redução de consumo de 80% ou seja 40W.
Os spots AR111 têm um Tempo de Vida de 50.000h (tempo ao fim do qual o fluxo luminoso atinge 70% do fluxo inicial) e apresentam um Prazo de Garantia de 2 anos.
Informação mais detalhada sobres estes Spots na “Parte III – Anexos” desta proposta.
2.2- Lâmpadas Fluorescentes Tubulares (LFT) T8 de 58W e 150cm
Relativamente às Lâmpadas Fluorescentes Tubulares T8 (de 150cm e consumo total de 70W) instaladas nas estruturas de 160cmx160cm existentes no teto, propomos a sua substituição por tubos LRT5 de origem asiática.
Estes tubos LRT5 apresentam uma potência nominal de 32W resultando numa redução de consumo de 54% ou seja 38W
As Lâmpadas LRT5 propostas têm um Tempo de Vida de 20.000h e apresentam um Prazo de Garantia de 2 anos. Mais informação na “Parte III – Anexos”.
2.3- Spots de Halogéneo MR 16 de 50W e base GU5.3
No corredor de acesso aos provadores existem spots de halogéneo permanentemente acesos durante o horário do expediente. Os spots existentes no interior dos provadores estão acesos apenas quando o mesmo está em utilização.
Para todos eles propomos Spots a Led de 5W e casquilho GU10, resultando numa redução de consumo de 90% ou seja 45W.
Com esta substituição teremos uma diminuição dos consumos de electricidade, consumo de lâmpadas e mão-de-obra de substituição das lâmpadas no período de duração do projeto.
Proposta Tipo 1 (caso de Estudo):
Proposta Tipo 2:
